苹果公司获得了控制器相关的设计专利，采用 Apple Pencil 的笔状设计

根据美国商标和专利局（USPTO）近日公示的清单，苹果公司获得了控制器相关的设计专利，采用 Apple Pencil 的笔状设计，可配合头显、Mac、iPhone、iPad、电视和游戏主机使用。

根据专利描述，该控制器虽然采用 Apple Pencil 的笔状设计，但可以拆分成两个不同的组件，用作 Apple Vision Pro 类型设备的控制器。

该控制器内含各种传感器，IT之家附上相关传感器介绍如下：

带有加速度计的惯性测量单元：

用于收集控制器动作的信息，如轻扫动作、挥动动作、书写动作、绘图动作、摇动动作、旋转等。

无线通信电路：

用于与头戴式设备等外部设备通信。

跟踪功能：

例如可通过外部电子设备中的光学传感器跟踪的主动或被动视觉标记。

输入设备

例如触摸传感器、力传感器、按钮、旋钮、滚轮等。

触觉输出设备

为用户的手提供触觉输出

其它传感器

用于收集手持式控制器、用户与控制器互动的手以及周围环境之间的互动信息。

在操作过程中，手持控制器可收集用户输入，例如手持控制器与周围环境之间的交互信息、用户手指或手与周围环境之间的交互信息，以及与为用户显示的虚拟内容相关的交互信息。

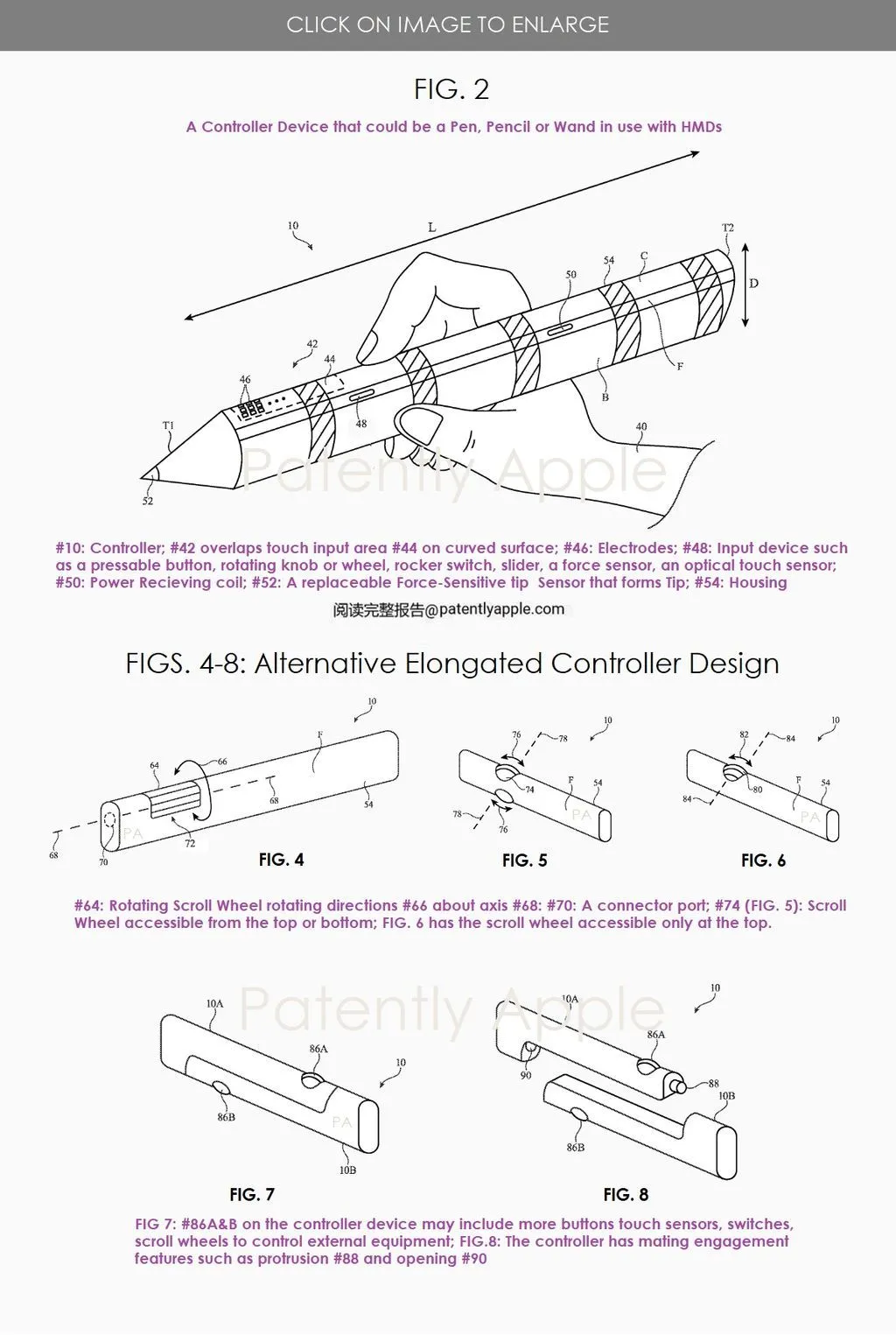

下面的苹果专利图 2 是一个带有手持控制器的说明性系统的示意图，该控制器可与 Vision Pro 等头显、iPhone 或 iPad、MacBook 或台式 Mac、未来的智能眼镜、游戏设备以及许多应用一起使用。

苹果专利图 4 是一个示例性手持控制器的透视图，该手持控制器带有一个旋钮，可绕手持控制器的纵轴旋转；图 5 是一个示例性手持控制器的透视图，该手持控制器带有一个旋钮，该旋钮可从手持控制器的两个相对侧接触到，并可绕垂直于手持控制器纵轴的轴旋转。
